方形摇摆筛
加入时间:2020-03-09 04:03:28 浏览

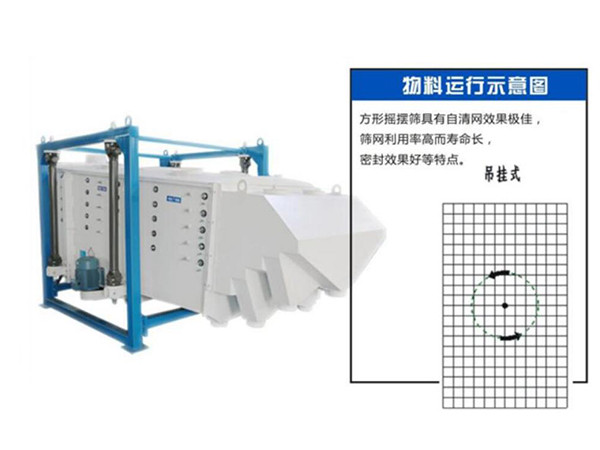

方形摇摆筛
一、概述
   方型摇摆筛是一种具有高精度大产量的高效筛分设备,它具有自清网效果极佳,筛网利用率高寿命长,密封效果好。
   广泛用于化工及新材料、冶金、金属粉末、矿物粉末、食品、盐、糖、磨料、饲料等行业。 通过方型回旋筛将激振器发生的回旋运动,传至筛面,从而使物料在筛机前部迅速分散,从而达到高效筛分之目的。

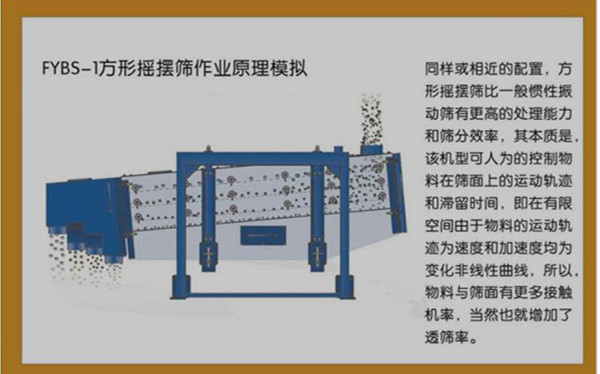

二、工作原理
   从筛机摇动体即筛箱运动轨迹来看,方型回旋筛又称往复筛,其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力,其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理,其筛面一般为水平或微倾斜布置(倾斜角度为 0°~5°)。回旋筛的工作原理为,筛机起动后,筛机摇动体即筛箱在惯性力的作用下作前后往复运动,筛箱带动筛面作周期性摇动,从而使筛面上的物料随筛箱一同作平面回旋式运动,其间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出,完成筛分工作。

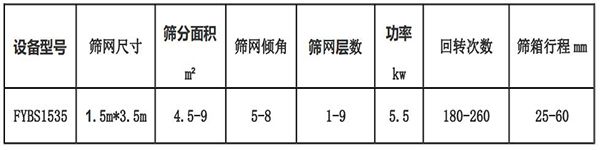

三、技术参数和外形尺寸图

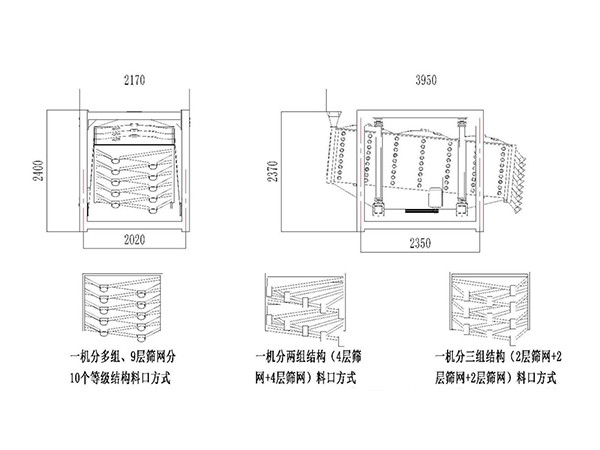

(外形尺寸图)

四、产品特点
   筛分量大,独有的多层分级设计,一机分两组,一台抵多台使用,产量翻倍。
   全封闭的结构,粉尘不飞扬,筛机振动小、噪音低,符合环境环保要求。
   柔性筛分,加速度比普通振动筛低 4-5 倍,使用寿命提高,从而减少维护成本。

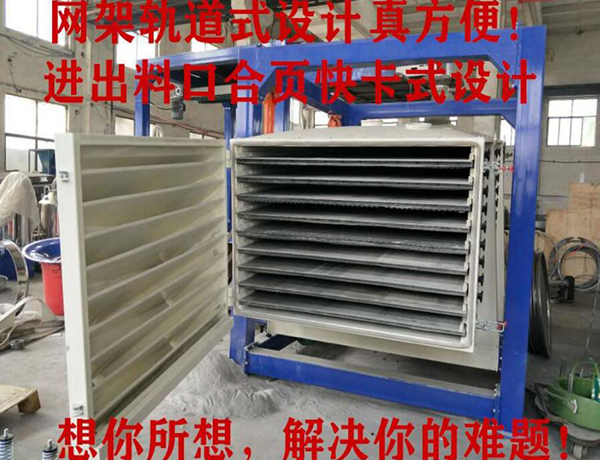

   换网更加便捷,操作简单,牢固可靠。
   大型静电喷塑工艺,设备更加美观、耐磨、防锈。

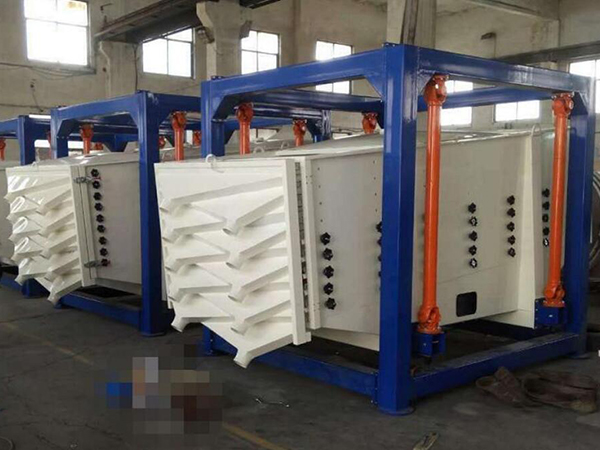

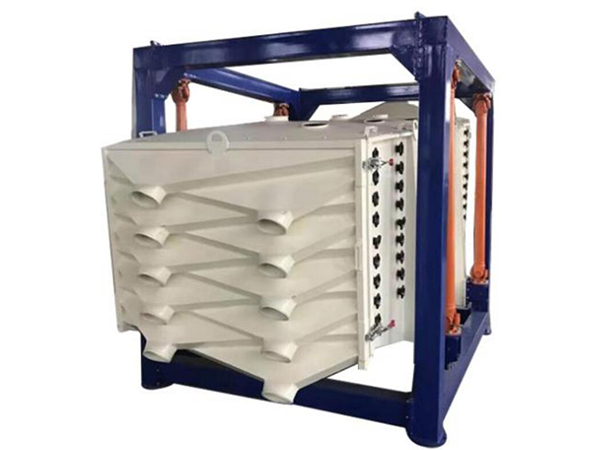

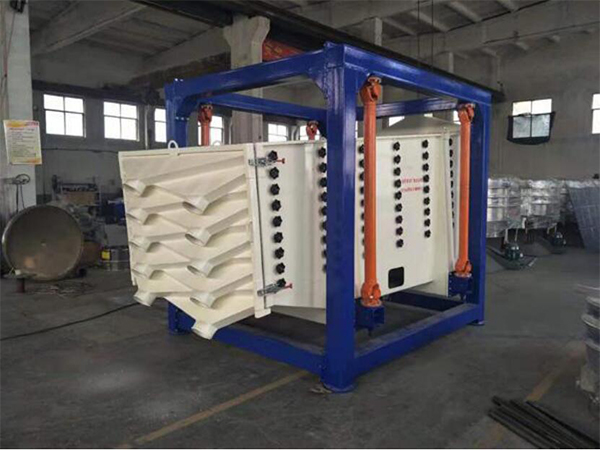

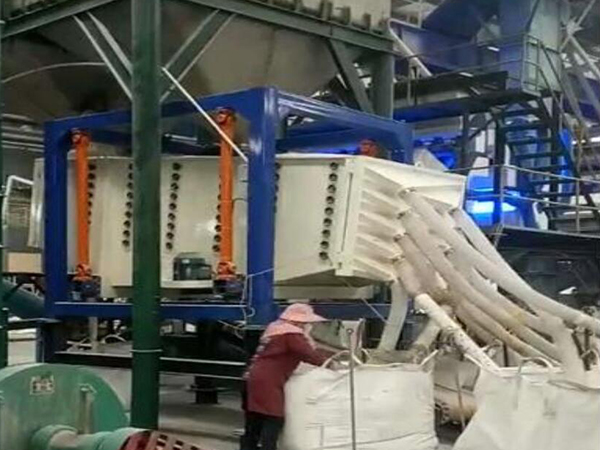

五、实物展示
