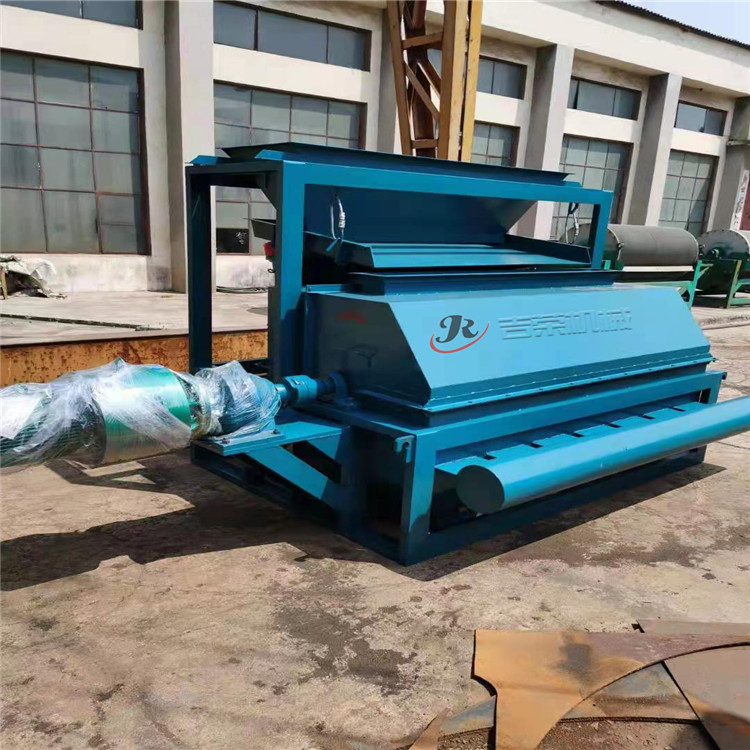

我公司制造的CQY560×400mm干式强磁场对辊磁选机，在某锡矿进行过工业试验和应用，其效果较好。

（1）设备结构

本机是用装有永磁材料（锶铁氧体），并通过良导磁体（电工纯铁）构成闭合磁路的两个磁辊而产生高磁场区的干式磁选机。其结构主要由给矿漏斗、弱磁给矿筒、可调给矿漏斗、永磁强磁辊，可调分矿挡板和接矿漏斗等部分组成。

弱磁给矿筒由电机通过三角皮带和蜗轮轴承箱带动，永磁强磁辊分别由电机通过蜗轮减速机进行驱动，并使相对旋转。

（2）选分过程矿砂由上部给矿漏斗先给到转动着的弱磁给矿筒，先将强磁性矿物选出，未被选出的部分再通过分矿槽和可调给矿漏斗把矿砂送到两强磁辊中间的三段高磁场区，非磁性矿物不受磁力作用而在重力作用下直接落入接矿漏斗中间I室里，磁性矿物因受磁力作用被吸在转动着的强磁辊上，随着磁辊一起转动，由于磁辊转角的改变，磁场强度逐渐减弱，又因矿物的比磁化率不同，在可调挡板的截取下，磁性弱的矿物首先离开辊面，在重力作用下落入接矿斗II中，接着磁性稍强的矿物也离开辊面落入接矿漏斗III中，是磁性更强一些的矿物离开辊面落入接矿斗IV中，吸附在强磁辊上的微量强磁性矿物，被感应卸矿辊拉入IV室中。

（3）应用

这种磁选机适用于选分（粗选、精选和扫选）含有多种矿物（两种或两种以上）的稀有金属和有色金属矿石。曾在某锡矿进行了试验，选分了砂矿，海滨砂矿、锡、钨，锆、钍、磷钇矿，其效果较好。
