陶瓷球磨机

电机通过减速装置驱动筒体回转，筒体内的碎矿石和钢球在筒体回转时受摩擦力和离心力作用被衬板带到一定高度后由于重力作用，便产生抛落和泻落，矿石在冲击和研磨作用下逐步被粉碎。被粉碎的矿石经排料部分排出筒外。排出的矿物在螺旋分级机中经分级出合格产品后，粗砂通过联合进料器再回到球磨机内继续粉磨。供料机连续均匀地喂料，矿石经联合进料器连续均匀地进入球磨机，被磨碎的物料不断地从陶瓷球磨机中排出。陶瓷球磨机是可以每天24小时连续工作的粉磨设备。

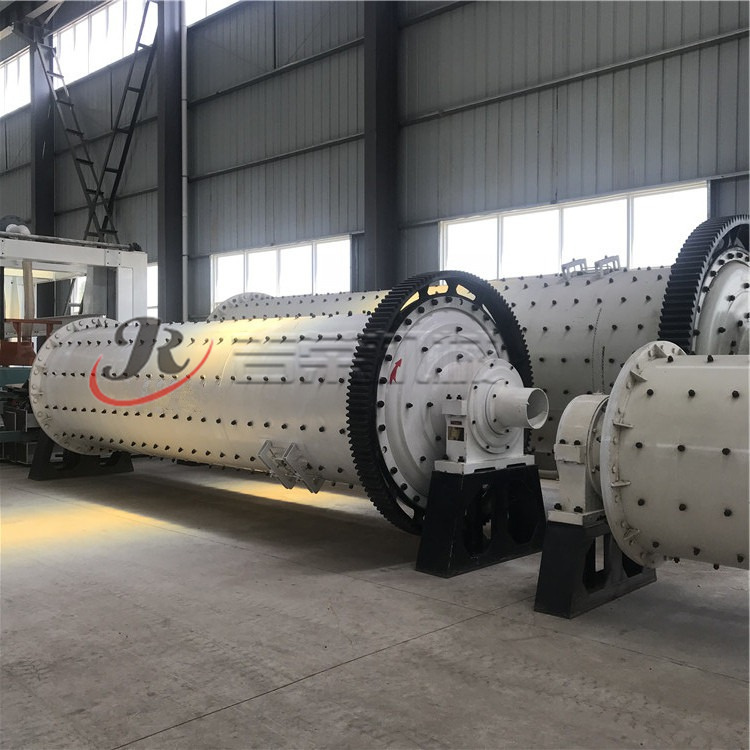

格子型球磨机

格子型球磨机由筒体部、给矿部、排矿部、轴承部、传动部和润滑系统等组成。筒体利用端盖支承在主轴承上。筒体和端盖里面衬有高锰钢衬板，在排矿侧还安装有格子衬板，筒体内按配比装入不同尺寸的小齿轮，带动筒体上的大齿轮，使球磨机回转，矿石由给矿机给入，经给矿轴颈内套进入磨机。磨碎后的矿浆通过格子衬板经通向排矿口的扇形室提升到高于排矿口的水平，使矿浆排出磨机。由于扇形室的提长升作用，缩短了矿浆在磨机中停留的时间，所以格子球磨机又称强迫排矿式磨机。

溢流型球磨机

溢流型球磨机的构造比格子型球磨机简单，除排矿端某些结构不同外，其它都和格子球磨机大体一样，主要区别在于无格子板，排矿端中空轴颈衬套的内表面上，装有螺旋方和磨机旋转方向与相反的螺旋叶片，目的是防止水球或粗料矿块和矿浆一起排出，溢流型球磨机的排矿是靠矿浆本身高过中空轴颈衬套的下边缘而自流溢出，所以筒体内的矿浆的液面比格子型球磨机要高
