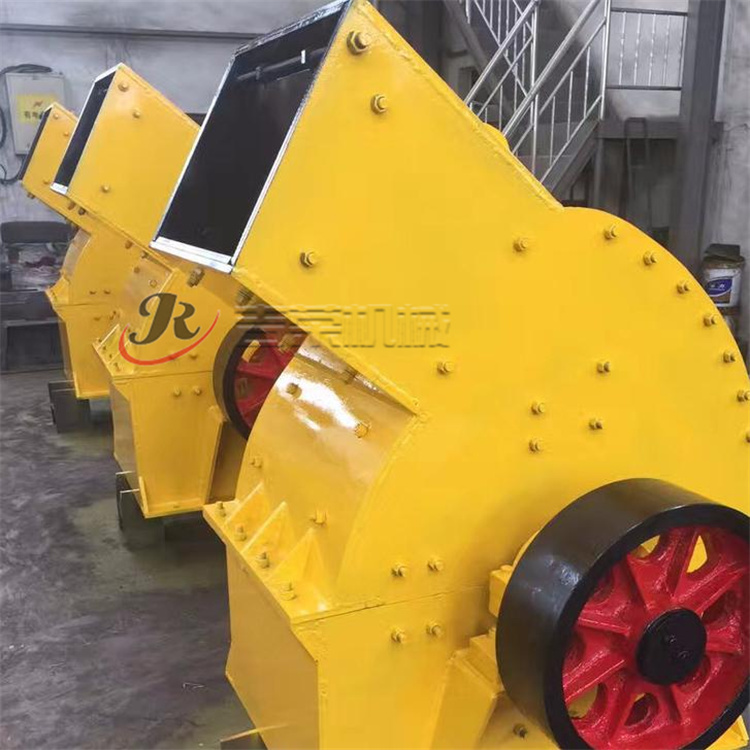

锤式破碎机的组成部分
加入时间:2021-01-15 13:01:15 浏览

 一、机架。壳体由下壳体、后上盖、左侧壁和右侧壁组成,它们通过螺栓连接成一体。上部设有进料口,外壳内壁完全镶嵌有锰钢衬板,磨损后可更换。下机体由20毫米和40毫米普通碳素结构钢板焊接而成

二、转子。转子是锤式破碎机的主要工作部件,由主轴和锤架组成。锤头通过锤销轴挂在锤架之间三排。为了防止锤架和锤的轴向移动,锤架的两端通过压锤盘和锁紧螺母固定。转子由两个滚动轴承支撑

三、篦条。篦条呈弧形排列,垂直于锤头的运动方向,与转子的转动半径有一定的间隙。合格的产品可以通过箅缝,大于箅缝的物料不能通过箅缝,继续被锤头对箅缝的冲击和研磨作用打碎,然后循环,直到体积缩小通过箅缝。

四、托盘和衬垫。锤式破碎机用锤子高速锤打矿石,矿石瞬间就有了很大的速度。为了防止机架磨损,在机架内壁安装了锰钢衬板。打击板由支撑板和衬板组装而成。支撑板用普通钢板焊接而成,其上的衬板均为高锰钢铸件,与锤头、篦条相同。

五、过载保护装置。金属物体对锤式破碎机是一个很大的威胁。为了防止金属物体进入破碎机,造成事故,锤式破碎机一般都有保护装置。锤式破碎机,主轴上安装有安保铜套,皮带轮套在铜套上,铜套和皮带轮通过安保销连接。

六、密封防尘装置。密封的目的是防止灰尘、湿气等。防止进入轴承和相对运动部件之间,如齿轮滚子齿的啮合,同时防止润滑油的损失。密封直接影响滚动轴承和齿轮滚子的使用寿命,从而影响整机的工作效率。
